Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại: | Máy khoan Gyrator hội | Số mô hình: | GK-180 / GK 200 / XY-1A / XY-1B |
|---|---|---|---|
| Ứng dụng: | máy khoan địa chất | certification: | ISO9001 |
| Ứng dụng: | ô tô | Màu sắc: | Yêu cầu khách hàng |
| Làm nổi bật: | bộ phận giàn khoan,phụ kiện giàn khoan |
||
| Thuộc tính | Giá trị |
|---|---|
| Loại | Cụm Lắp Ráp Đầu Xoay |
| Số Hiệu | GK-180 / GK 200 / XY-1A / XY-1B |
| Ứng dụng | Máy Khoan Địa Chất, Ô tô |
| Chứng nhận | ISO9001 |
| Màu sắc | Tùy chỉnh |

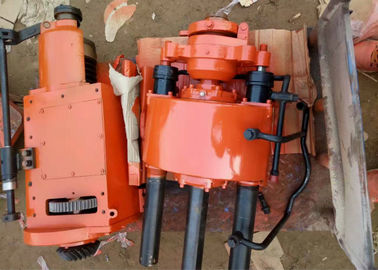

Các bộ phận đầu xoay chủ yếu được lắp đặt trong hộp trục đứng. Bánh răng côn nhỏ gắn vào trục bánh răng bên trong thông qua kết nối then hoa. Ghế vòng có cấu hình bu-lông "T" với năm bu-lông để cố định chắc chắn, cho phép điều chỉnh góc nghiêng cho các hoạt động khoan góc.
| Thông số kỹ thuật đầu xoay khoan | |
|---|---|
| Độ sâu khoan tối đa | 200m |
| Tốc độ trục chính (4 tốc độ) | 115, 230, 505, 1010 vòng/phút |
| Đường kính lỗ tối đa | 300mm |
| Hành trình trục chính | 450mm |
| Đường kính cần khoan | 50mm |
| Phạm vi góc | 90-75° |
| Lực kéo xuống trục chính tối đa | 15KN |
| Khả năng nâng trục chính tối đa | 25KN |
| Hệ thống điện | |
| Mẫu động cơ diesel | 1115 |
| Công suất định mức | 20KW |
| Tốc độ định mức | 2200 vòng/phút |
| Tổng trọng lượng | Xấp xỉ 525KG |
| Kích thước | 1433×697×1273mm |
Đầu xoay kết nối với hộp số thông qua 8 bu-lông lắp. Bánh răng côn lớn liên kết với ống lót dọc thông qua kết nối then, truyền lực quay thông qua lỗ lục giác để dẫn động trục dọc. Chuyển động dọc trục được điều khiển bằng tác động của thanh piston bên trong các buồng xi-lanh.
Trục trên cùng kết thúc bằng một ống bọc chuyên dụng chứa sáu bi thép để ăn khớp với ống khoan. Khi tay cầm chống thao tác được ấn xuống, các bi sẽ ăn khớp với rãnh bán nguyệt của ống khoan, cố định nó để thực hiện các thao tác khoan. Một ống bọc trên cùng có lỗ lục giác cung cấp phép đo hành trình trục dọc.
