Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Số mô hình: | 150 | Sử dụng: | giếng nước, đường sắt |
|---|---|---|---|
| Loại bơm dầu: | YBC -20/125 | Động cơ diesel: | 1115 |
| Áp lực công việc (Mpa): | 1.3 | Đường kính khoan giàn khoan (mm): | 75,91,110,130,150,300 |
| Để lại khoảng cách: | 300MM | ||
| Làm nổi bật: | thiết bị khoan giếng khoan nước,máy khoan giếng thủy lực |
||

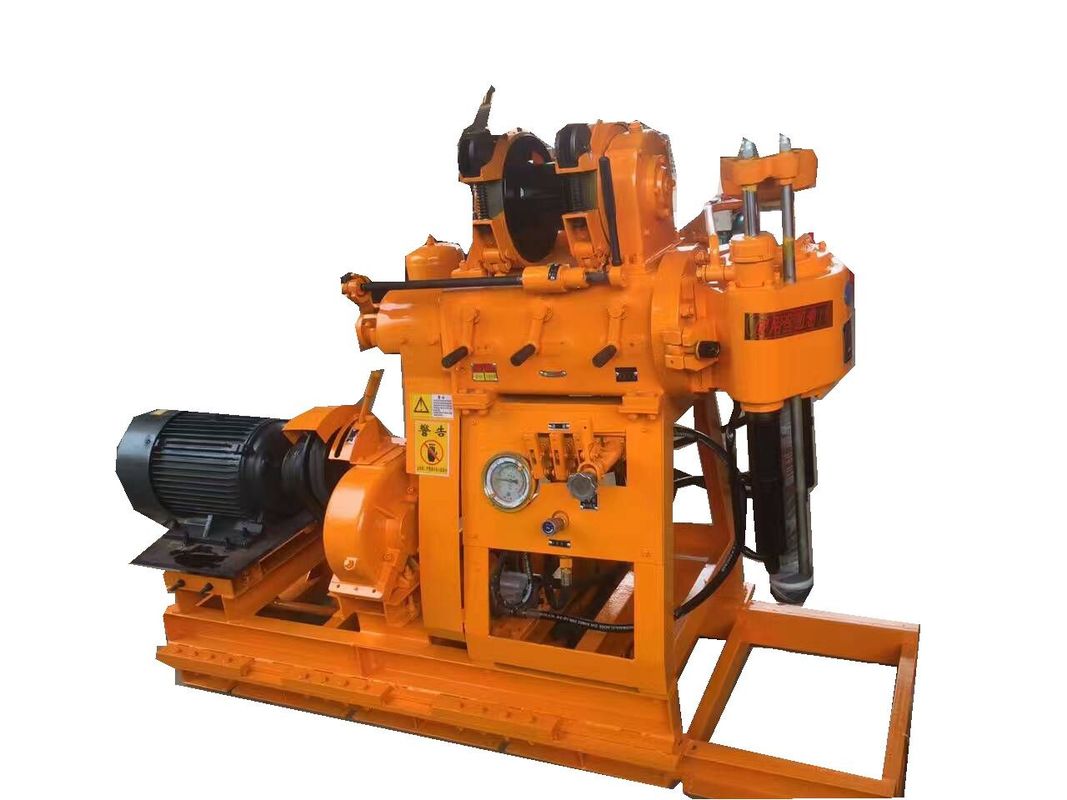

Giàn khoan giếng nước và khoan lõi ST-150 New Stone Tan ST-150
Mô tả
Giàn khoan giếng nước và khoan lõi ST-150 là giàn khoan lỗ nông nhẹ với cơ chế nạp liệu tự động thủy lực. Nó chủ yếu được áp dụng để thăm dò, thăm dò địa vật lý, thăm dò đường bộ và xây dựng và khoan giếng nước nhỏ, v.v.
| Giàn khoan giếng nước và khoan lõi ST-150 | |
| Đường kính khoan (mm) | 75,91,110,130,150 |
| Độ sâu khoan (m) | 150,100,70,50,30 |
| Đường kính ống khoan (mm) | 42,50 |
| Góc khoan (°) | 90~75 |
| Kích thước thiết bị (D * R * C) | 1730 * 860 * 1360 (mm) |
| Trọng lượng giàn khoan (trừ động cơ) | 600 |
| Thiết bị di động | |
| Chiều dài di chuyển | 350mm |
| Khoảng cách rời | 300mm |
| Gyrator | |
| Tốc độ trục chính (bốn bánh răng) (v/phút) | 115,230,505,1010 |
| Hành trình trục chính (mm) | 450 |
| Tốc độ di chuyển tối đa khi nâng không tải của trục chính (m/s) | 0.05 |
| Tốc độ di chuyển tối đa khi hạ không tải của trục chính (m/s) | 0.067 |
| Áp suất nạp liệu tối đa của trục chính (KN) | 15 |
| Lực nâng tối đa của trục chính (KN) | 25 |
| Mô-men xoắn đầu ra tối đa của trục chính (KN• m) | 1.5 |
| Cụm tời | |
| Lực nâng tối đa của tời (dây đơn) | 20 |
| Tốc độ guồng (v/phút) | 20,39,85,170 |
| Tốc độ chu vi guồng (m/s) | 0.172,0.345,0.738,1.476 |
| Đường kính guồng (mm) | 140 |
| Đường kính cáp thép (mm) | 9.3 |
| Mật độ cáp thép (m) | 40 |
| Đường kính phanh (mm) | 278 |
| Chiều rộng vành phanh (mm) | 50 |
2. Định nghĩa và mục đích
Định nghĩa: Giàn khoan lõi là một loại thiết bị khoan lõi, chủ yếu được sử dụng để điều khiển các dụng cụ khoan để khoan dưới lòng đất và thu được dữ liệu địa chất vật lý. Nó là một thiết bị cơ khí được sử dụng trong lĩnh vực thăm dò hoặc phát triển tài nguyên khoáng sản.
Mục đích: Chủ yếu được sử dụng để khảo sát và thăm dò các khoáng sản rắn kim loại và phi kim loại, nó cũng có thể được sử dụng để thăm dò địa chất công trình, điều tra địa chất thủy văn, khảo sát và thăm dò dầu khí, cũng như khoan giếng nước, v.v.
3. Nguyên tắc làm việc
Hệ thống điện: Nó tạo ra năng lượng thông qua động cơ diesel, động cơ AC hoặc DC, v.v., cung cấp hỗ trợ năng lượng cho các hệ thống khác nhau của giàn khoan.
Hệ thống truyền động: Năng lượng do hệ thống điện cung cấp được truyền và phân phối đến các cơ chế thực hiện công việc khác nhau của giàn khoan, chẳng hạn như quay, nâng và tuần hoàn bùn, thông qua truyền động cơ học, truyền động thủy lực, truyền động thủy lực và truyền động điện.
Hệ thống quay: bao gồm bàn xoay, đầu nguồn, trục thẳng đứng, vòi nước, cần khoan chủ động, v.v., nó điều khiển mũi khoan quay và phá vỡ đá thành tạo.
Hệ thống nâng: nâng các dụng cụ khoan trong quá trình khoan, nâng ống chống trong quá trình hoàn thành và kiểm soát áp suất khoan trong quá trình khoan.
Hệ thống tuần hoàn bùn: bao gồm bơm bùn, ống góp bề mặt bùn, hố bùn, thiết bị kiểm soát pha rắn bùn và thiết bị chuẩn bị bùn, v.v., để duy trì sự tuần hoàn của dung dịch khoan, loại bỏ các mảnh vụn đá do sự phân mảnh của thành tạo bởi mũi khoan từ đáy giếng và mang nó lên bề mặt, đồng thời làm mát và bôi trơn mũi khoan và dụng cụ khoan.
