| Số mô hình: | GY300 | Chiều dài ống khoan: | 4,2m |
|---|---|---|---|
| Sử dụng: | Thăm dò địa chất và khoáng sản | Phương pháp khoan: | khoan bùn |
| Tốc độ trục chính tối đa: | 30-1050 vòng/phút | Tên may moc: | Giàn khoan lỗ khoan cho tời lỗ vữa nhỏ |
| Loại điện: | Dầu diesel | Loại: | Máy khoan lõi |
| Làm nổi bật: | máy khoan lõi đá,máy khoan địa chất |
||

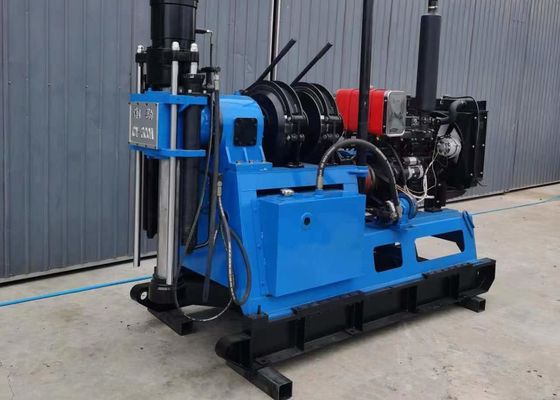

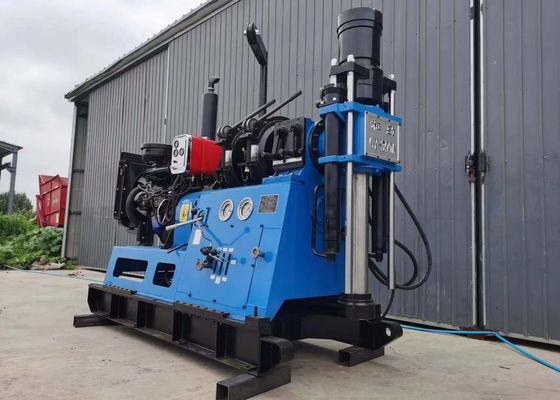

GY300m Borehole Bore Rig cho nhỏ Grouting lỗ Winch
Ứng dụng
Gy-300 giàn khoan là một giàn khoan lõi lỗ trung bình và nông. Nó không chỉ phù hợp với khoan lõi cỡ lớn và nhỏ dựa trên hợp kim và kim cương,nhưng cũng cho kỹ thuật khảo sát địa chất và kỹ thuật xây dựng trong kỹ thuật xây dựng, thủy điện kỹ thuật, đường cao tốc, đường sắt, cảng và các lĩnh vực khác.
Thông số kỹ thuật
1"Khả năng khoan" | ||||
Khoan lõi | ||||
| Loại ống khoan | Thông số kỹ thuật | Độ sâu khoan | ||
| Bơm gia dụng | Bơm khoan dày bên trong | 42mm | 480m | |
| 50mm | 350m | |||
| 60mm | 250m | |||
| Bơm khoan dây thép | 55.5mm | 400m | ||
| 71mm | 290m | |||
| 89mm | 230m | |||
| DCDMA (Hiệp hội các nhà sản xuất khoan lõi kim cương) | Bơm khoan dây thép | | 440m | |
| 290m | |||
| 195m | |||
| 135m | |||
| 2, góc khoan | 0°~360° | |||
| 3- Động cơ. | Mô hình | Sức mạnh | Tốc độ | Trọng lượng |
| Động cơ điện | Y180L-4 | 22KW | 1470 r/min | 190kg |
| Động cơ diesel | 4L68 | 24KW | 1500 r/min | 215kg |
| 4.Gyrator | ||||
| Loại: Máy cấp nước hai xi lanh xoay trục dọc thông qua | ||||
| đường kính lỗ | 80 | |||
| Tốc độ trục dọc | ||||
| Quay về phía trước (R / min) | 58 101 160 221 234 406 640 885 | |||
| Chuyển ngược (R / min) | 46 183 | |||
| Mô-men xoắn tối đa của trục dọc | 3000NM | |||
| Động tác trục dọc | 600MM | |||
| Khả năng nâng tối đa của trục dọc | 60KN | |||
| áp suất tối đa của trục dọc | 100KN | |||
| 5- Cây kéo. | ||||
| Loại: Động cơ truyền động máy tính | ||||
| Chiều kính dây thừng | φ 14mm | |||
| Khả năng dây thép thép trống | 45m (năm lớp) | |||
| lực nâng tối đa của dây thừng đơn | 30KN | |||
| Tốc độ nâng dây thép | ||||
| Tốc độ tuyến tính của trống | M / s) 0,45 0,785 1,24 1.71 | |||
6- Kích hợp. | ||||
| 7Hệ thống thủy lực | ||||
| (1) Áp suất hệ thống | ||||
| Áp suất định lượng | 8Mpa | |||
| Áp suất tối đa | 10MPa | |||
| 2) Bơm dầu | ||||
| Loại | Máy bơm dầu bánh xe (cb-e25) | |||
| Di dời | 20ml / R | |||
| Tốc độ định số | 1500r / phút | |||
| Áp suất định lượng | 16MPa | |||
| Áp suất tối đa | 20MPa | |||
| 8. Khung | ||||
| Loại | loại trượt (với cơ sở trượt) giàn khoan với đường đi 460mm | |||
| Cho đường cho khoảng cách lỗ | 260mm | |||
| 9. Kích thước tổng thể của giàn khoan | ||||
| 10Trọng lượng của thiết bị khoan (không bao gồm máy chạy bằng động cơ) | Khoảng 1300kg | |||
Các giàn khoan giếng nước GY300 có đặc điểm:
1. Tiếp nhận thiết bị cấp nước tự động,cải thiện hiệu quả khoan
2. Có thể thay thế thanh khoan mà không dừng lại
3. tay cầm tập trung, hoạt động dễ dàng, an toàn và đáng tin cậy.
4Các giàn khoan, máy bơm và động cơ diesel được lắp đặt trên một khung cơ sở chung để đảm bảo cấu trúc nhỏ gọn và tiết kiệm không gian
5- Trọng lượng nhẹ với khả năng tháo rời cao, dễ vận chuyển phù hợp với hoạt động ở vùng đồng bằng và núi
Máy khoan có các đặc điểm sau:
1Các giàn khoan có nhiều (8 bánh) giai đoạn tốc độ xoay và phạm vi tốc độ xoay hợp lý.
2. Tốc độ quay thấp, mô-men xoắn lớn, phạm vi ứng dụng rộng, có thể được sử dụng cho khoan tốc độ cao và khoan lỗ lớn tốc độ thấp khoan quang.
3Với hai tốc độ ngược, cường độ lao động không cao khi xử lý tai nạn trong lỗ, và nó an toàn trong ngày.
4Sức mạnh lắp đặt của giàn khoan là lớn, và nó có thể được trang bị động cơ diesel hoặc động cơ.
5Các giàn khoan là tiên tiến trong cấu trúc, hợp lý trong bố trí, linh hoạt và đáng tin cậy trong hoạt động, và dễ bảo trì, bảo trì và sửa chữa.
6. Máy khoan có khối lượng nhỏ, trọng lượng nhẹ và khả năng tách tốt.
7Các trục dọc của giàn khoan có một khoảng cách cho ăn của 600mm, điều này là thuận lợi để cải thiện hiệu quả khoan và giảm các tai nạn như dính xảy ra.
8. Di chuyển ổn định, cố định đơn giản và đáng tin cậy, ổn định tốt của khoan tốc độ cao, và khoảng cách mở lỗ lớn.
9Bộ đo WOB là cấu trúc chống va chạm đầy dầu, với quy mô đơn giản, chỉ định chính xác và tuổi thọ dài.
10Chuck của giàn khoan là loại chân thủy lực, được kẹp đáng tin cậy và không làm hỏng ống khoan hoạt động.
