Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Máy khoan địa chất XY-1A | Độ sâu khoan: | 150 mét |
|---|---|---|---|
| Đường kính lỗ: | Tùy chỉnh | Trọng lượng: | 500kg |
| Điện áp: | 380v | Chứng nhận: | ISO9001 |
| Loại điện: | Dầu diesel | Bảo hành: | 1 năm |
| Ứng dụng: | Khoan giếng nước, thăm dò địa chất | Dịch vụ sau bán hàng: | Hỗ trợ video |
| Làm nổi bật: | Giàn khoan địa chất XY-1A,Giàn khoan địa chất sâu 150 mét,Chứng nhận ISO Giàn khoan địa chất |
||

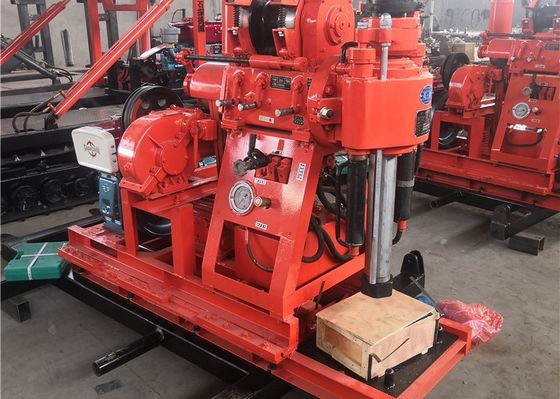

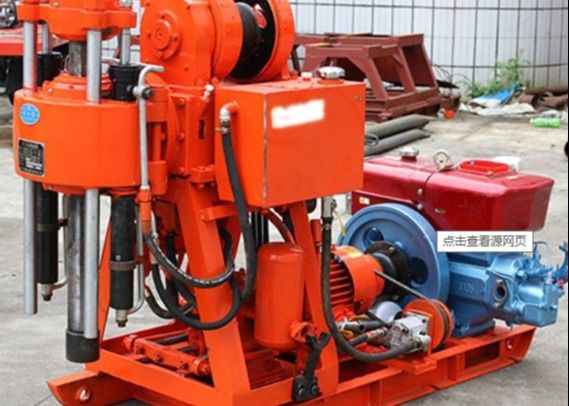

XY-1A Máy khoan địa chất
XY-1A Máy khoan địa chất Giới thiệu
Chủ yếu dùng để thăm dò khoáng sản rắn và khảo sát địa chất công trình, lỗ kiểm tra các kết cấu bê tông khác nhau. Đây là máy khoan di động cấp thủy lực, phù hợp với công tác khảo sát địa chất công trình công nghiệp và dân dụng, đường sắt, thủy điện, giao thông, cầu, móng đập và các công trình khác. Đây là máy khoan di động đa năng cho công tác khảo sát công trình. Chủ yếu dùng để khảo sát chung và khảo sát địa chất công trình các mỏ rắn, và các lỗ kiểm tra khác nhau của kết cấu bê tông. Có thể lựa chọn mũi khoan hợp kim kim cương và mũi khoan hạt thép tùy theo các tầng địa chất khác nhau. Máy này còn được thiết kế cho các hoạt động khoan địa kỹ thuật, làm cho nó hoàn hảo để khoan ở địa hình khó khăn. Đây cũng là một lựa chọn tuyệt vời cho các hoạt động thăm dò khai thác mỏ, mang lại hiệu suất và độ tin cậy tuyệt vời
XY-1A Máy khoan địa chất Chi tiết kỹ thuật
| Đường kính khoan (mm) | 75,91,110,130,150,300 |
| Độ sâu khoan (m) | 150,100,70,50,30 |
| Đường kính cần khoan (mm) | 42,43 |
| Góc khoan (°) | 90~75 |
| Kích thước thiết bị (D * R * C) | 1700 * 780 * 1274 (mm) |
| Trọng lượng máy khoan (không bao gồm động cơ) | 540 |
| Bộ phận quay | |
| Tốc độ trục chính (bốn cấp) (vòng/phút) | 140,295,470,790,1010 |
| Hành trình trục chính (mm) | 450 |
| Tốc độ di chuyển tối đa khi trục chính không tải nâng (m/s) | 0.05 |
| Tốc độ di chuyển tối đa khi trục chính không tải hạ (m/s) | 0.067 |
| Áp lực cấp liệu tối đa của trục chính (KN) | 15 |
| Lực nâng tối đa của trục chính (KN) | 25 |
| Mô-men xoắn đầu ra tối đa của trục chính (KN•m) | 0.5 |
| Bộ tời | |
| Lực nâng tối đa của tời (cáp đơn) (KN) | 11 |
| Tốc độ quay tời (vòng/phút) | 36,76,121 |
| Tốc độ chu vi tời (m/s) | 0.31,0.66 ,1.05 |
| Đường kính tời (mm) | 140 |
| Đường kính cáp thép (mm) | 9.3 |
| Mật độ cáp thép (m) | 35 |
| Đường kính phanh (mm) | 252 |
| Bề rộng guốc phanh (mm) | 50 |
XY-1A Máy khoan địa chấtƯu điểm:
1. Năm cấp tốc độ, tốc độ cao nhất có thể đạt 1045 vòng/phút, cải thiện hiệu quả khoan
2. Sử dụng cần khoan 53 x 59, độ cứng cao và mô-men xoắn truyền động mạnh.
3. Máy được trang bị công nghệ bằng sáng chế quốc gia --- ly hợp côn, với đặc điểm mô-men xoắn truyền động mạnh, vận hành dễ dàng và bảo trì miễn phí.
4. Đối với tời, chúng tôi sử dụng bánh răng hành tinh mô-đun lớn và thêm khung đỡ, tăng đáng kể khả năng nâng và phanh của tời.
5. Trục chính thẳng đứng được cố định bằng bốn nhóm ổ trục để đảm bảo máy quay đủ cứng cho tầng sỏi và các điều kiện địa chất phức tạp khác.
XY-1A Máy khoan địa chất Quy trình truyền động quay:
Động cơ diesel dẫn động puli tam giác trên trục vít quay thông qua trục vít của bộ giảm tốc khớp nối. Thông qua dây đai V, dẫn động ống rỗng trong giá đỡ xả của hộp số. Puli dây đai V được kết nối bằng ly hợp, và nguồn điện được truyền đến hộp số. Sau khi hộp số thay đổi tốc độ, các bánh răng ăn khớp với trục bánh răng quay để dẫn động bánh răng côn nhỏ, bánh răng côn lớn và trục thẳng đứng quay. Nếu ly hợp ngắt, bộ phận quay sẽ dừng.
Truyền động nâng: Chuyển động của tời được truyền từ hộp số. Bánh răng của hộp số ăn khớp với bánh răng, và ba tốc độ của nó có thể được truyền đến bánh răng truyền động của tời, để dẫn động trục của tời quay. Tời có thể được nâng lên bằng cơ cấu bánh răng hành tinh và phanh giữ
Sản phẩm chính của Công ty TNHH Thiết bị Máy móc Jinzhou Shitan:
Máy khoan khí nén / Máy khoan khí (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST450, ST-500, ST-600, ST-800 và các Máy khoan giếng nước khí nén khác), Máy khoan giếng nước bánh xích / Máy khoan lắp trên rơ moóc / Máy khoan giếng nước / Máy khoan lỗ thủy lực / Thiết bị khoan đá cứng / Máy khoan lõi kim cương / Máy khoan địa chất / Máy khoan kiểm tra đất / Máy khoan giếng nước di động (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 và máy khoan va đập 30, máy khoan hầm dòng ZLJ và các máy khoan địa chất khác) Khung gầm bánh xích, Bơm bùn khoan (BW150, BW160, BW200, BW250, BW850 dòng bơm bùn khoan), Máy nén khí khoan, Mũi khoan giếng nước (Mũi khoan PDC, Mũi khoan Tricone, Mũi khoan DTH Button), Cần khoan giếng nước, Phụ tùng máy khoan (cần khoan, khớp nối cần khoan, ống chống, khớp nối ống chống, ống lõi, khớp nối ống lõi, bộ nâng, búa thả tự động, bộ lấy mẫu, dụng cụ SPT, cờ lê, cờ lê, khớp khóa), Xe vận chuyển bánh xích
Chất lượng tốt, dịch vụ hậu mãi chuyên nghiệp, chào mừng đặt hàng
